Il sensore schermo luminoso funziona come un sensore fotoelettrico di sicurezza-certificato. Il suo proiettore emette luce infrarossa modulata. Il ricevitore di luce raccoglie quella luce per creare una rete di protezione. Se un oggetto entra nella rete di protezione e blocca la luce, il circuito ricevitore risponde immediatamente attraverso il suo controllo interno. Ciò significa che nella parte di uscita esce un segnale. Attiva la frenata di emergenza su macchine utensili come punzonatrici e presse.

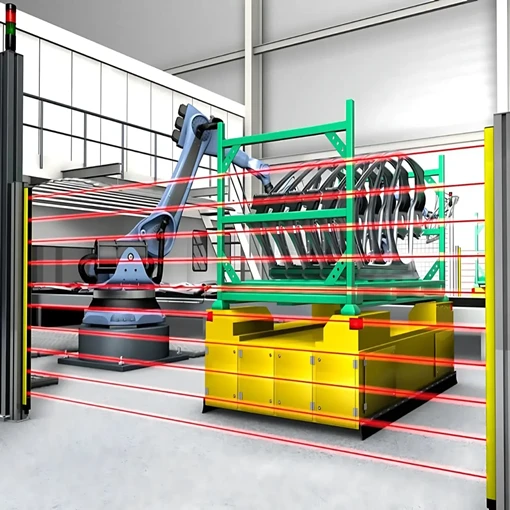

Le barriere fotoelettriche sono utilizzate in molti luoghi. Prendi l'attrezzatura per lo stampaggio che continua ad alimentare e tirare i materiali. Se si installa una porta con protezione di sicurezza da contatto, l'operatore deve continuare ad aprirla e chiuderla. Ciò aumenta il loro carico di lavoro. Riduce anche l’efficienza produttiva. In situazioni del genere, i grigliati e le barriere fotoelettriche risultano essere la scelta migliore. Quando l'operatore carica o scarica materiali, qualsiasi parte del corpo che blocchi la luce mette la macchina in uno stato sicuro. Ciò impedisce all'operatore di farsi male.

Caratteristiche del prodotto

I contatti di uscita si collegano in serie per controlli reciproci. Offrono elevate prestazioni di sicurezza.
Il sensore Light Screen gestisce abbastanza bene le interferenze luminose. Si adatta a tutti i tipi di ambienti luminosi complessi.
Il design riduce le vibrazioni. Ciò lo rende affidabile per la punzonatura ad alta-velocità o per presse di-tonnellaggio elevato e configurazioni simili.
Ha anche un design affidabile. Quando si aggiunge un modulo relè di sicurezza, si ottengono due uscite normalmente aperte e una normalmente chiusa.
L'altezza della protezione va da 60 mm a 2234 mm.
L'alloggiamento è disponibile in profili di alluminio da 30 mm per 30 mm o 35 mm per 35 mm. Hanno doppie scanalature di fissaggio.
La protezione elettrica copre le funzioni di sovraccarico e cortocircuito- direttamente nel sensore. Può gestire sovraccarichi di tensione elevata-a breve-termine.
La connessione utilizza un doppio connettore M12 standard a sette-core per la barriera fotoelettrica. La distanza di lavoro varia da 0,1 ma 30 m.

Il nostro certificato

Domande frequenti

D: Come scegliere un sensore per schermo luminoso adatto a te?

R: 1. Quando si seleziona un sensore per tenda di sicurezza, il primo passo è determinare il tipo di macchinario su cui verrà utilizzato. Ad esempio, se si tratta di una punzonatrice, potresti optare per un prodotto con un'uscita del segnale relè, che in genere include un controller (composto da emettitori, ricevitori, controller, staffe per tubi in acciaio, cavi, ecc.). Per applicazioni come frantoi, macchine per la laminazione di pellicole o apparecchiature di automazione generali, sarebbe più appropriata un'uscita del segnale a transistor (NPN/PNP) controllata da un PLC.

Numerosi sono i modelli e le specifiche di grate di sicurezza o barriere fotoelettriche disponibili. Quando i clienti chiedono informazioni sui prezzi senza specificare i dettagli, è difficile fornire un preventivo accurato. Pertanto è fondamentale conoscere l'altezza di protezione richiesta per la griglia di sicurezza/barriera fotoelettrica dell'apparecchiatura, la lunghezza della protezione, la distanza tra gli assi ottici, la tensione di alimentazione e se l'uscita del segnale è NPN o PNP. Se non sei sicuro su come selezionare il giusto tipo di barriera fotoelettrica a reticolo, considera quanto segue: dopo aver identificato il macchinario, valuta l'altezza dell'area pericolosa. Ad esempio, se l'area pericolosa è alta 300 mm, sarebbe adatta una griglia con un'altezza di protezione di 280 mm -320 mm. Inoltre, considerare la lunghezza dell'area pericolosa. Se si trova entro un raggio di 3 metri, sarebbe sufficiente una barriera fotoelettrica di sicurezza standard. Per superfici superiori a 3,5 metri consigliamo una barriera fotoelettrica con griglia di sicurezza a lungo raggio.

La scelta della distanza dell'asse ottico per il sensore della barriera ottica dipende dall'effettiva portata della protezione. Ecco come la spaziatura degli assi ottici si riferisce agli oggetti da proteggere:

La spaziatura dell'asse ottico di 10 mm viene utilizzata principalmente per proteggere le dita umane.

La spaziatura di 20 mm serve principalmente per proteggere il palmo.

La spaziatura di 40 mm viene generalmente utilizzata per salvaguardare le armi.

La spaziatura di 80 mm serve generalmente a proteggere il corpo umano.
