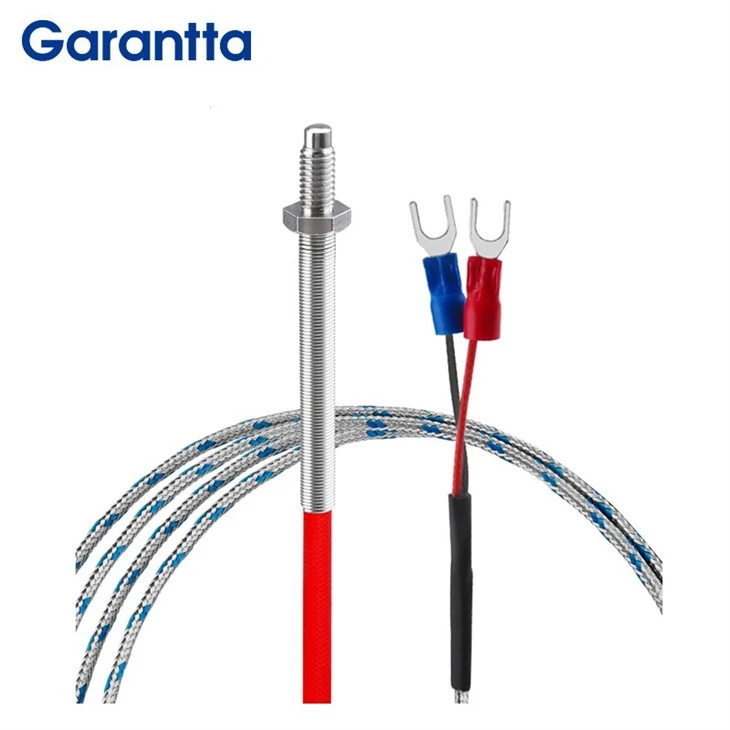

Termocoppia a vite

Termocoppia a vite
Dettagli:
1. Utilizzando un'interfaccia filettata M6 standard internazionale, garantisce un'installazione sicura, una risposta rapida e una manutenzione conveniente, rendendolo particolarmente adatto per apparecchiature industriali sensibili alle vibrazioni, con una struttura compatta o che richiedono la misurazione della temperatura superficiale
2. Può essere avvitato direttamente nei fori filettati negli involucri, nei tubi o nei pozzetti termometrici delle apparecchiature. Questo metodo di installazione fornisce una connessione sicura, resiste efficacemente alle vibrazioni dell'apparecchiatura, impedisce l'allentamento della sonda e generalmente offre una buona tenuta, rendendolo adatto ad ambienti industriali con pressione o che richiedono resistenza alla polvere e all'acqua
3. Rispetto ai sensori del tipo a sonda-che richiedono una determinata profondità di inserimento, il design a vite-è più adatto per misurare la temperatura di superfici solide o cavità poco profonde e apparecchiature a pareti-sottili. Il punto di rilevamento è generalmente situato sull'estremità filettata o sull'estremità anteriore, occupando uno spazio minimo durante l'installazione e facilitando l'integrazione in apparecchiature compatte
Invia la tua richiesta
Scarica
Descrizione
Parametri tecnici
Dimensioni e cablaggio

La termocoppia di tipo K- è un tipo di sensore di temperatura. Viene solitamente utilizzato con strumenti di visualizzazione, strumenti di registrazione e regolatori elettronici. La termocoppia di tipo K- può misurare direttamente la temperatura del vapore liquido e del gas e della superficie in varie produzioni da 0 gradi a 250 gradi. La termocoppia di tipo K- è attualmente la termocoppia metallica economica più utilizzata e il suo utilizzo è la somma di altre termocoppie.



Essendo un comune sensore di temperatura, la termocoppia a vite ha una vasta gamma di applicazioni. I suoi principali vantaggi includono: ampio intervallo di misurazione, velocità di risposta rapida, struttura semplice, robustezza e durata e costo relativamente basso



k type thermocouple -1
k type thermocouple



Principali vantaggi della termocoppia a vite K


1. Le termocoppie di tipo K- possono fornire misurazioni accurate della temperatura in un ampio intervallo di temperature, dalle basse alle alte temperature, e sono adatte a una varietà di scenari applicativi.
2. Le termocoppie di tipo K- hanno un volume ridotto e una bassa capacità termica e rispondono rapidamente alle variazioni di temperatura, soprattutto quando la giunzione di rilevamento è esposta.
3. Le termocoppie di tipo K- generalmente hanno una buona resistenza meccanica e alla corrosione e possono funzionare in modo affidabile in ambienti difficili.
4. Rispetto ad altri tipi di sensori di temperatura, le termocoppie di tipo K-hanno un prezzo relativamente basso e sono più convenienti-.
5. Le termocoppie di tipo K- sono solitamente composte da due diversi fili metallici, con una struttura semplice e facilità di installazione e utilizzo.


Domande frequenti



D: Guasti comuni e soluzioni della termocoppia a vite K

A: ●  Termocoppia senza potenziale termico
In poche parole, una termocoppia senza potenziale termico è un filo rotto, manifestato principalmente come lo strumento che mostra il valore massimo o rimane al suo posto. A questo punto, è necessario verificare se il filo interno della termocoppia è in corto-circuito. Un filo della termocoppia rotto può essere causato da un danno meccanico all'elettrodo o da un deterioramento a lungo termine della termocoppia a temperature elevate.
Metodo di gestione:
1. Se il filo della termocoppia viene perso o rotto, il punto di saldatura può essere sottratto e ri-saldato. Dopo aver superato la verifica, può essere installata e utilizzata (la lunghezza della termocoppia prodotta dalla ri-saldatura verrà accorciata, prestare attenzione alla variazione della lunghezza di inserimento!).
2. Se il danno è grave o il filo della termocoppia si deteriora, deve essere sostituito tempestivamente con una nuova termocoppia e la termocoppia originale deve essere rottamata.



●  Variazione del potenziale termoelettrico della termocoppia

La variazione del potenziale termoelettrico delle termocoppie si manifesta principalmente nella discrepanza tra il segnale di uscita delle termocoppie e il valore effettivo. A questo punto è necessario verificare se la lunghezza di inserimento della termocoppia soddisfa i requisiti di misurazione della temperatura in sito-(troppo lungo o troppo corto); La posizione e il metodo di installazione sono appropriati? Se la superficie del tubo di protezione della termocoppia ha accumulato calcare; Verificare la presenza di umidità e perdite all'interno della termocoppia; C'è qualche fenomeno di restringimento nell'elettrodo della termocoppia? Le termocoppie misurano se il giunto di saldatura all'estremità di misurazione è sferico, se la superficie è liscia e se sono presenti bolle, pori o inclusioni di scorie; Il filo del sensore di temperatura k è scolorito o deteriorato.
Metodo di gestione:
1. Estrarre il filo della termocoppia e asciugare separatamente il tubo protettivo e il filo (non utilizzare il fuoco per cuocere).
2. Controllare le dimensioni geometriche della termocoppia con un calibro a corsoio e sostituire quelle che non soddisfano i requisiti.
3. Se i giunti di saldatura della termocoppia K di tipo a vite non sono sferici, hanno superfici irregolari, non presentano bolle, pori o inclusioni di scorie, tagliare i giunti di saldatura e risaldarli-. Dopo aver superato la verifica, possono essere utilizzati.
4. Se la termocoppia si deteriora o cambia colore, sostituirla con una nuova termocoppia per l'uso.
5. Modificare la lunghezza di inserimento o la posizione di installazione della termocoppia in base ai requisiti di misurazione ottimali e installarla saldamente.



● Il valore visualizzato sullo strumento di ingresso della termocoppia è instabile

Nel caso in cui sia stato verificato che lo strumento di visualizzazione non presenta guasti e il valore visualizzato è fluttuante, è necessario verificare se il terminale della termocoppia di tipo k e il filo della termocoppia sono in buon contatto; Se la termocoppia K a vite è installata saldamente; Se la termocoppia presenta qualche fenomeno di oscillazione; È presente liquido conduttivo, polvere umida o impurità metalliche sul giunto della termocoppia? Se gli elettrodi sono messi a terra, cortocircuitati o aperti; Se la connessione con lo strumento è salda; Il filo della termocoppia sembra rotto o saldato male.
1. Pulire la scatola di giunzione della termocoppia, asciugarla e installarla saldamente.
2. Ri-saldare la termocoppia e utilizzarla dopo aver superato la calibrazione.
3. Misurare il valore della resistenza del filo della termocoppia con un multimetro e sostituirlo se non è qualificato.
4. Identificare la messa a terra, il cortocircuito o il circuito aperto del filo di compensazione della termocoppia e ripararlo o sostituirlo con un nuovo filo di compensazione.

Inoltre, difetti umani causati da negligenza nel lavoro, come mancata corrispondenza tra il numero di graduazione della termocoppia e lo strumento, mancata corrispondenza tra il filo di compensazione della termocoppia e il tipo di termocoppia, connessione inversa tra il filo di compensazione della termocoppia e la polarità del dipolo della termocoppia, lunghezza di inserimento errata della termocoppia, ecc., che si manifestano come uscita della termocoppia maggiore o minore del valore effettivo, con conseguente valore visualizzato sullo strumento più alto o più basso. Il metodo di gestione di tali guasti è relativamente semplice, purché venga rafforzato il senso di responsabilità del personale addetto all'installazione dello strumento, il contenuto del manuale di istruzioni venga letto e compreso attentamente e le specifiche di installazione della termocoppia e i requisiti dello strumento siano seguiti correttamente.





Etichetta sexy: termocoppia a vite, produttori di termocoppie a vite in Cina, fornitori, fabbrica, Sensore di temperatura per apparecchiature di ventilazione, Sensore di temperatura per l'elettronica, sensore di temperatura per il recupero, Sensore di temperatura RTD, Sensore di temperatura per automobili, sensore di temperatura per la verifica

Specifiche della termocoppia di tipo K-




Modello Nome dei prodotti Materiale del filo Linea pelle Diametro del filo
(MM)		 Specifiche del nucleo del filo lunghezza
(MM)		 Voto di laurea Temperatura effettiva di applicazione
( grado )		 conduttore termico Materiale conduttore termico Dimensioni del conduttore termico
(MM)		 Materiale del dado Filo Dimensione del dado Terminale di collegamento Dimensioni del terminale di connessione
(MM)		 Materiale primaverile Misura primavera
(diametro esterno * lunghezza MM)		 Isolati/non-isolati
TS-M6-05 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio intrecciato in acciaio inossidabile 2*3 7*0.2 500 K 0-250 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TS-M6-10 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio intrecciato in acciaio inossidabile 2*3 7*0.2 1000 K 0-250 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TS-M6-15 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio intrecciato in acciaio inossidabile 2*3 7*0.2 1500 K 0-250 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TS-M6-20 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio intrecciato in acciaio inossidabile 2*3 7*0.2 2000 K 0-250 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TR-M6-05 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio Gel di silice 3 7*0.2 500 K 0-200 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TR-M6-10 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio Gel di silice 3 7*0.2 1000 K 0-200 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TR-M6-15 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio Gel di silice 3 7*0.2 1500 K 0-200 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
TR-M6-20 Termocoppia di tipo K- con dado KX nichel cromo nichel silicio Gel di silice 3 7*0.2 2000 K 0-200 involucro Rame nichelato 4*25 Rame nichelato M6 13,5*10*11*3,5 mm Forcella SV rossa e blu 20*6.5/4.3*0.5 acciaio per molle 6*50 non-isolato
