- Design piccolo, risparmio di spazio: alta precisione e multifunzionalità sono condensati in un corpo compatto di L57 × P24 × A38 mm ed è possibile selezionare due tipi di cavo e connettore in base all'attrezzatura utilizzata. È anche molto facile utilizzare le apparecchiature esistenti.
- Custodia in plastica tecnica ad alta-resistenza: fornisce un elevato-livello di protezione IP67/IP69K, non teme olio, polvere, umidità e lavaggio con acqua ad alta-pressione sulla linea di produzione e può facilmente far fronte ad ambienti difficili come quelli alimentari, chimici e di lavorazione dei metalli.
- Design a durata di vita ultra-lunga: la sorgente luminosa centrale ha una durata di vita fino a 100.000 ore, il che significa meno sostituzioni, costi di manutenzione inferiori e prestazioni stabili a lungo termine-.
- Supporta un ampio ingresso di tensione di 10-30 V CC e dispone di protezione da connessione inversa integrata, protezione da sovraccarico e soppressione di sovratensioni per evitare danni causati da errori di cablaggio o fluttuazioni di potenza, garantendo un funzionamento continuo e stabile dell'apparecchiatura 24 ore su 24, 7 giorni su 7 e riducendo notevolmente il rischio di arresti imprevisti.
| Quantità | Prezzo unitario (GCS111-N/GCS111-P) |
| 1-50 pezzi | 22,86 USD/pz |
| 50-100 pezzi | 21,5 USD/pz |
| Maggiore o uguale a 100 pezzi | 20,5 USD/pz |

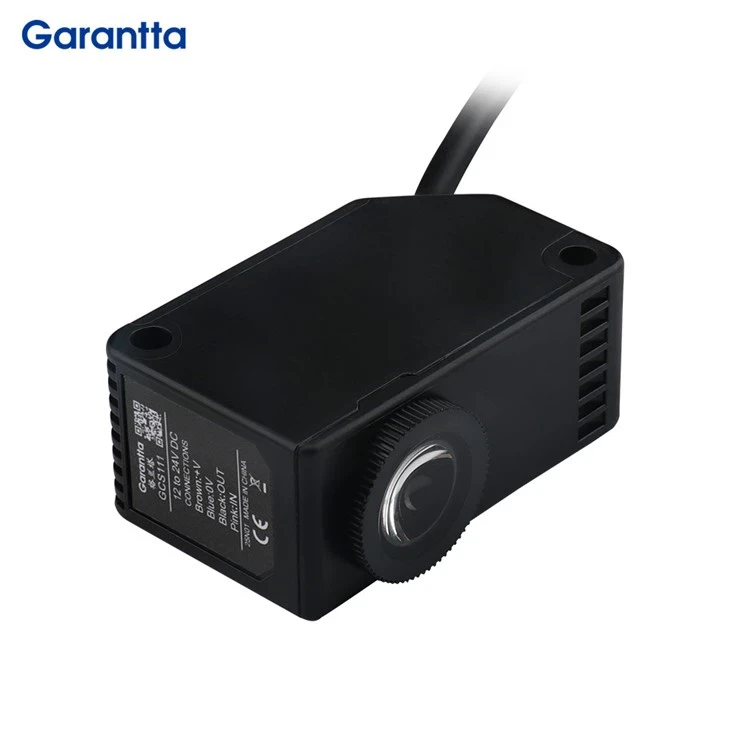

Vantaggi del sensore per segni di colore GCS111
1. Rilevamento del colore superiore:
Dotato di un avanzato chip di riconoscimento-del colore reale e di una tecnologia di analisi spettrale adattiva, non solo distingue facilmente i colori ad alto-contrasto, ma cattura anche con precisione colori simili che sono difficili da differenziare per l'occhio umano (come il blu intenso e il blu navy o diverse tonalità di bianco), eliminando sostanzialmente i difetti di qualità causati da una valutazione errata del colore.
2. Eccezionale capacità anti-interferenza:
L'esclusivo algoritmo di "immunità alla luce ambientale" e la sorgente luminosa appositamente modulata sopprimono efficacemente le interferenze provenienti da sorgenti luminose ambientali complesse come finestre di fabbriche e apparecchi di illuminazione, garantendo risultati di rilevamento coerenti anche sotto la luce solare diretta o in condizioni di scarsa illuminazione.
3. Ripetibilità a livello di microsecondi-:
Con una precisione di ripetibilità di ±0,1 mm, anche a velocità ultra-elevata-di funzionamento di migliaia di volte al minuto, garantisce che ogni taglio della confezione e ogni posizionamento dell'etichetta siano impeccabili, ottenendo una perfetta uniformità della qualità del prodotto.
4. Insegnamento intelligente con un-pulsante:
Dì addio alle ingombranti manopole del potenziometro! Basta premere un pulsante e il sensore apprende e blocca automaticamente il colore corrente. Sono disponibili molteplici modalità di insegnamento (come singolo-punto, due-punto e soppressione dello sfondo) per gestire in modo flessibile vari scenari applicativi complessi.
5. Cancella diagnostica visiva:
Il sensore per contrassegni colorati Garantta GCS111, dotato di indicatori di stato LED multi-a colori ad alta-luminosità e di un display a tubo digitale ad alta-risoluzione, visualizza l'intensità del segnale, lo stato dell'interruttore e lo stato dell'apparecchiatura in tempo reale, rendendo chiara la diagnosi dei guasti e la regolazione dei parametri a colpo d'occhio, riducendo notevolmente i tempi di debug e manutenzione.
Applicazione del sensore di tacche a colori GCS111
- Industria dell'imballaggio: posizionamento flessibile del modello di imballaggio, rilevamento del colore della scatola di imballaggio, correzione dell'etichetta della linea di riempimento
- Industria tessile: classificazione del colore del tessuto, rilevamento della marcatura del filo
- Industria della stampa: registrazione della stampa a colori, rilevamento dei difetti
- Smistamento logistico: riconoscimento delle etichette dei pacchi, smistamento nella direzione del flusso
- Produzione elettronica: riconoscimento del colore dei componenti, marcatura e posizionamento della scheda PCB
Precauzioni
1. Prima di collegare l'alimentatore del sensore Color Mark, è necessario verificare se l'alimentatore utilizzato è conforme a DC12-24V ± 10% e il valore massimo non deve superare i 40 V; in caso contrario, potrebbe danneggiare l'interruttore fotoelettrico.
2. Per garantire un'elevata stabilità del rilevamento, è necessario garantire due punti: in primo luogo, la distanza di rilevamento soddisfa la distanza di riferimento nominale specificata. Ad esempio, se la lunghezza del misuratore è 12 ± 2 mm, la lunghezza del misuratore deve essere impostata su 12 mm durante l'installazione. Lo scambio può avere una zona di stabilità antivibrante superiore e inferiore di 4 mm, che è notevolmente ridotta quando lo scartamento è di 10 mm. Il secondo è regolare rigorosamente la sensibilità in base alle fasi operative. E ogni volta che i materiali di imballaggio non vengono più sostituiti, dovrebbero essere riadattati.
3. Durante l'installazione, è necessario evitare che una forte luce entri direttamente nella lente ottica o adottare misure di ombreggiatura adeguate.
4. I gas corrosivi, come temperatura, umidità, vibrazioni e impatto nell'ambiente di lavoro, possono influenzare il funzionamento degli interruttori fotoelettrici. Si prega di cercare di eliminare questi effetti il più possibile.
5. Prestare attenzione alla pulizia delle lenti ottiche nella vita quotidiana e cercare di evitare di posizionare le lenti in posizione verticale durante l'installazione per ridurre la polvere.
Etichetta sexy: sensore per contrassegni colorati, produttori di sensori per contrassegni colorati in Cina, fornitori, fabbrica, Sensore di colore per laptop, Sensore di colore per la produzione tessile, Sensore a colori per la produzione di vetro, sensore a colori per fotocamere digitali, Sensore di colore per NASCAR, Sensore di colore per le celebrazioni di Capodanno
sensore di contrassegni colorati
| Modello | PNP SENZA GCS-111 | |||
| PNP NO GCS-111-P | ||||
| Tipo | Tipo di cavo | |||
| Distanza di rilevamento | 10±3,5 mm | |||
| Dimensione del punto | 1x5mm (distanza impostata: 10 mm) | |||
| Tensione di alimentazione | 12~24 VCC±10%/pulsazione P-P 10% o meno | |||
| Consumo energetico | Potenza 850 mW o meno (tensione di alimentazione 24 V, consumo di corrente 30 mA o meno) | |||
| Modalità-di inserimento | ||||
| Modalità contrassegno colorato | Modalità colore | |||
| Basso...0~+2V (corrente sorgente inferiore a 0,5 mA) | Alto...+5V~-+V (la corrente di ingresso è inferiore a 3 mA) | |||
| L'impedenza di ingresso è di circa 10KQ | L'impedenza di ingresso è di circa 10KO | |||
| Modalità colore | Modalità colore | |||
| Alto..+5V~-+V o disconnesso | Basso...0~+0.6V o disconnesso | |||
| Produzione | ||||
| Transistor a collettore aperto NPN | Transistor a collettore aperto PNP | |||
| Corrente massima della sorgente: 50 mA | Corrente massima della sorgente: 50 mA | |||
| Tensione applicata: 30 V CC o meno (tra uscita e +V) | Tensione applicata: 30 V CC o meno (tra uscita e +V) | |||
| Voltaggio residuo: 1,5 V o meno (quando la corrente in uscita è 50 mA) (Nota 1) | Voltaggio residuo: 1,5 V o meno (quando la corrente in uscita è 50 mA) (Nota 1) | |||
| Azione di uscita | Modalità contrassegno colorato: ON quando entra la luce, modalità colore: ON quando coerente | |||
| Protezione da cortocircuito | Dotato (tipo a ripristino automatico) | |||
| Tempo di reazione | Modalità contrassegno colorato: 45μs o meno, modalità colore: 150μs o meno | |||
| Spia luminosa dello stato di funzionamento | LED arancione (si accende quando l'uscita è attiva) | |||
| Temperatura ambiente | 10~+55 gradi (notare assenza di condensa o congelamento) durante lo stoccaggio: -20~+70 gradi | |||
| Umidità ambientale | 35~85%UR, conservazione: 35~85%UR | |||
| Componenti che emettono luce | LED composito rosso/verde/blu (lunghezza d'onda di picco di proiezione: 640 nm/525 nm/470 nm) | |||
| Struttura protettiva | IP67(IEC) | |||
