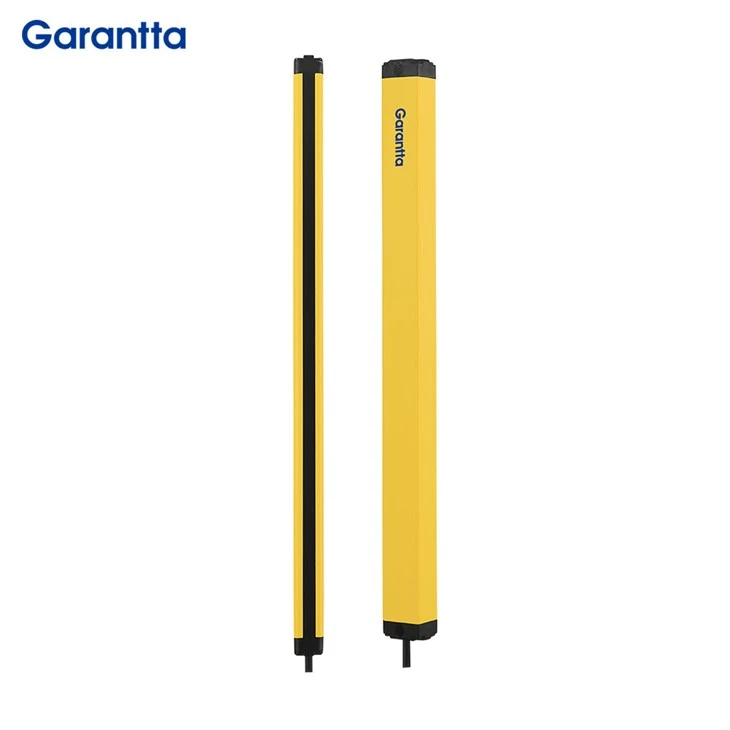

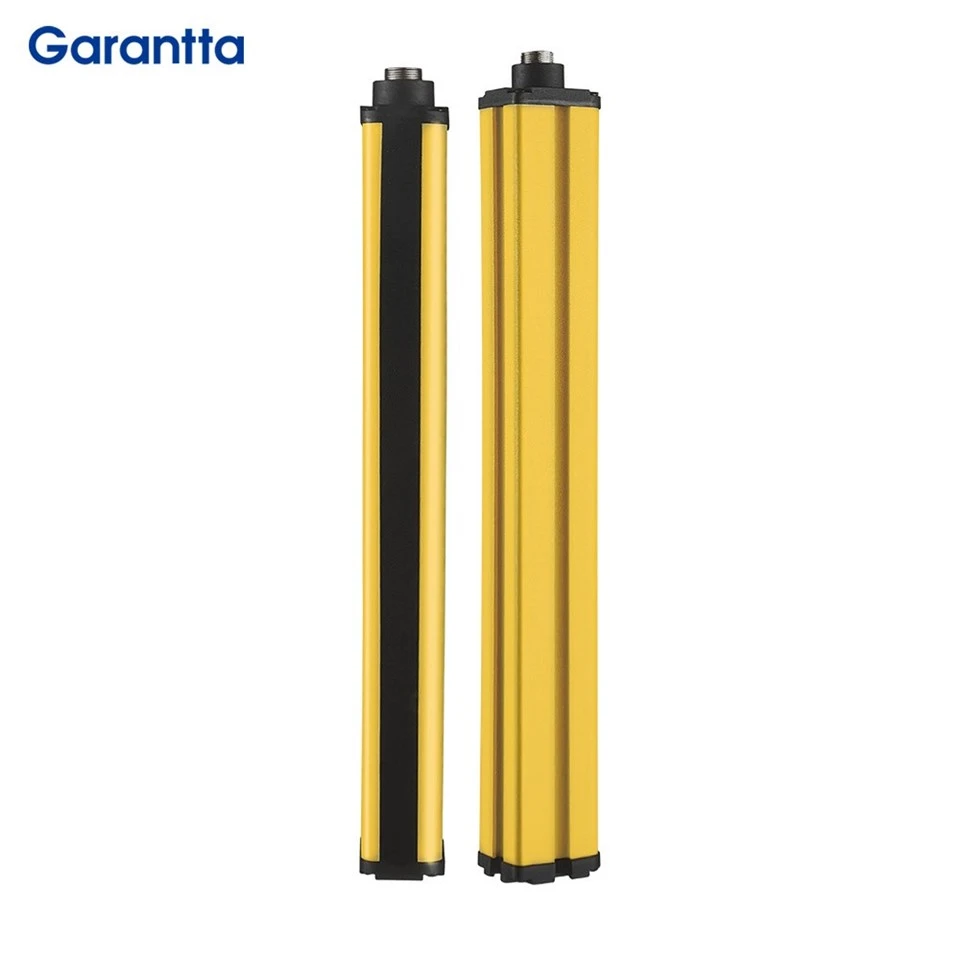

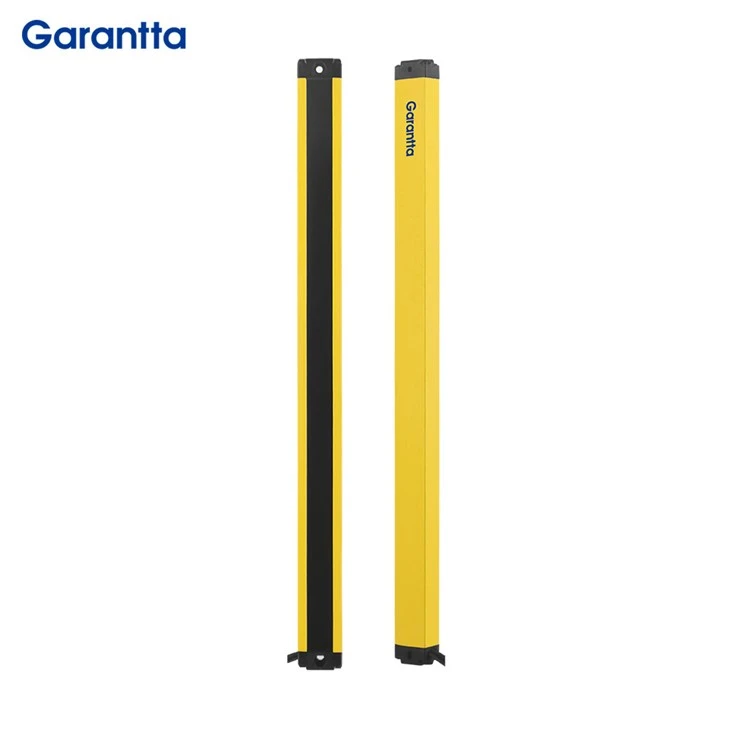

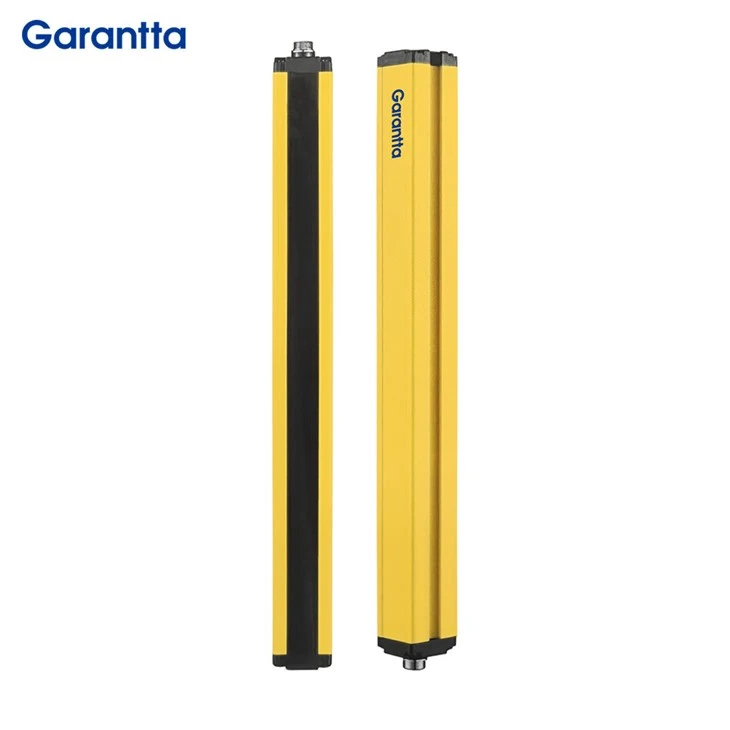

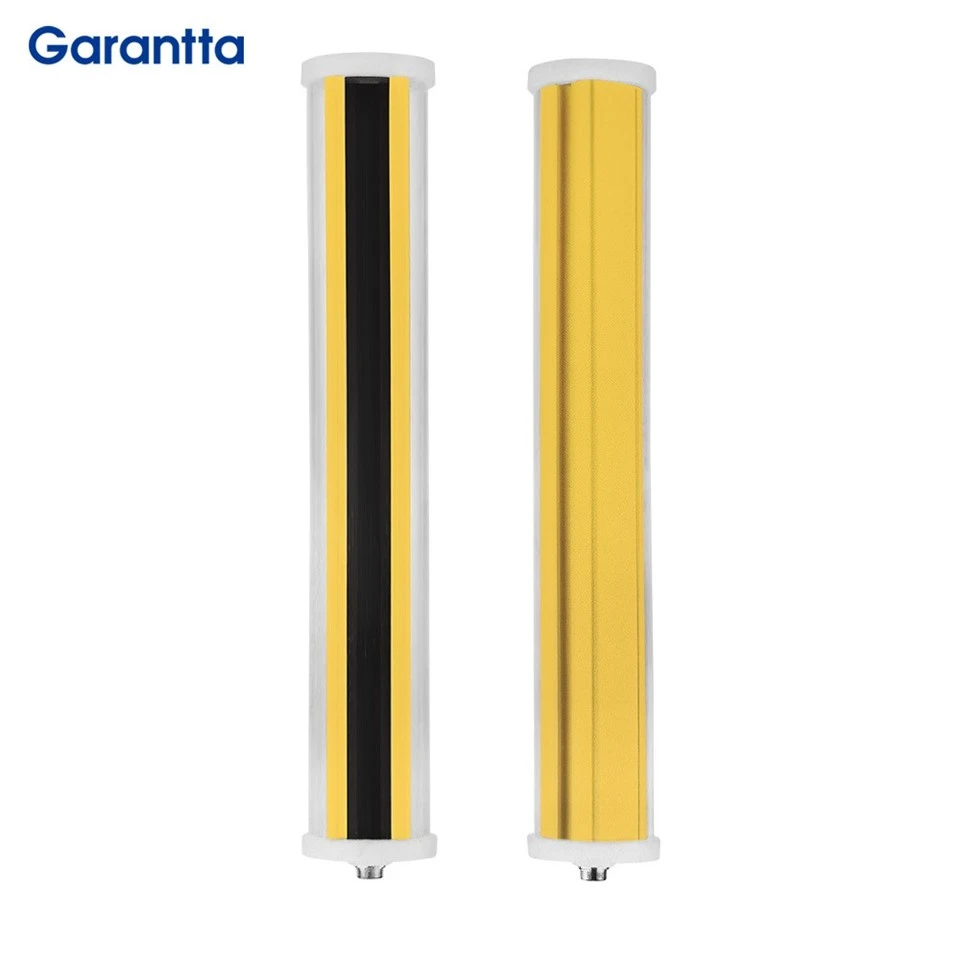

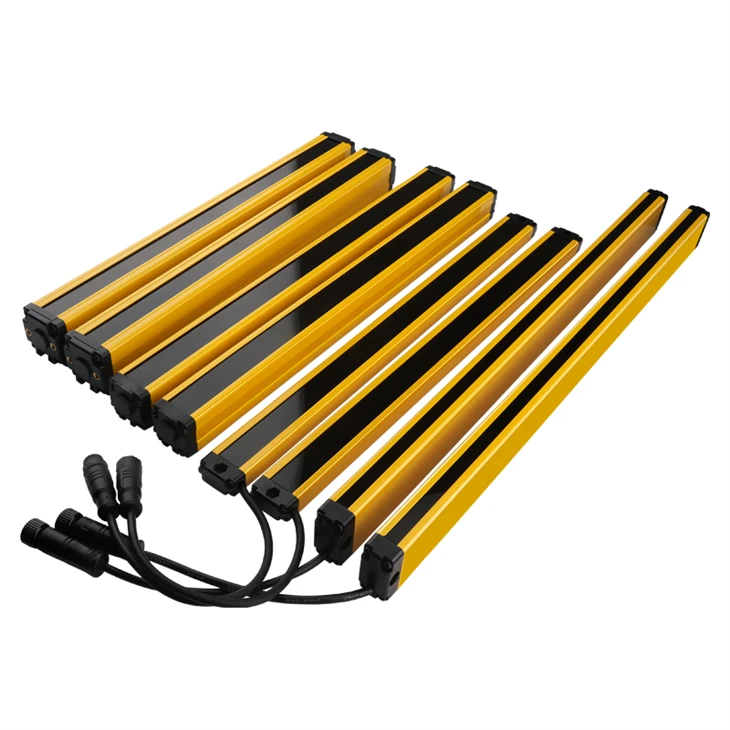

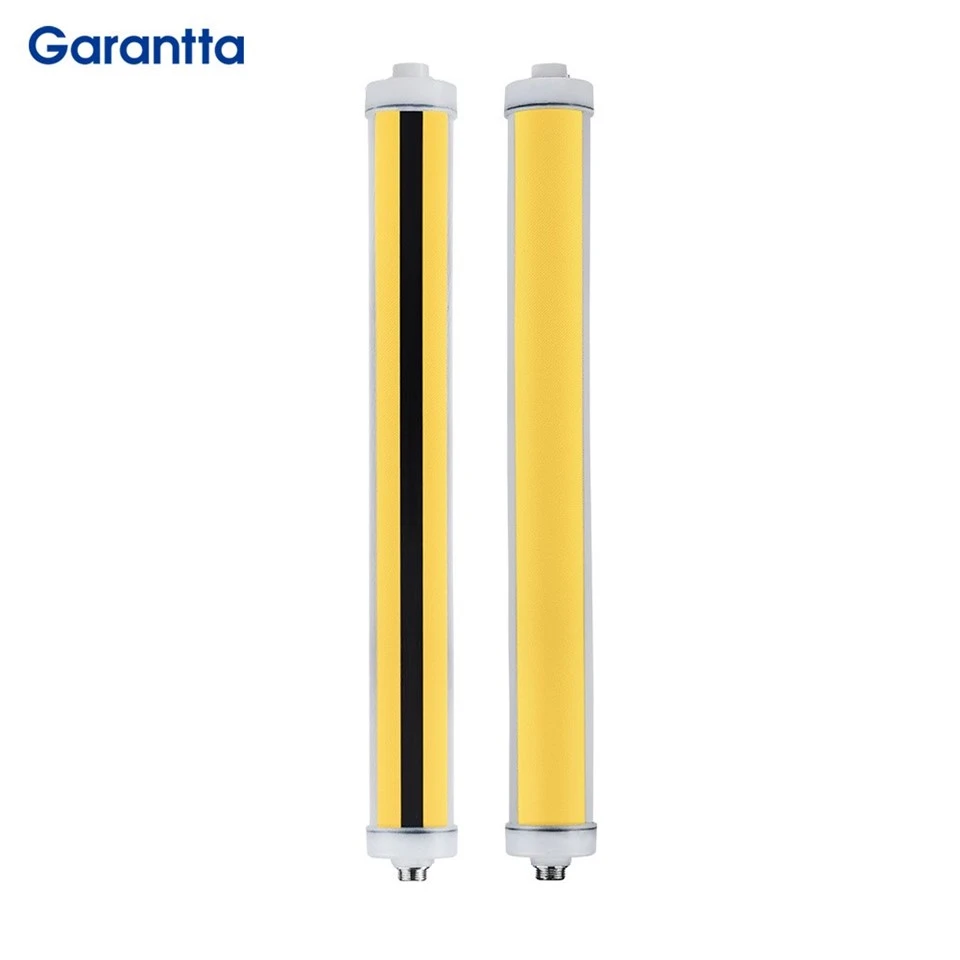

Barriera fotoelettrica di sicurezza: è un sensore fotoelettrico di sicurezza a infrarossi comunemente utilizzato per la protezione di sicurezza su macchinari e apparecchiature automatizzate.
Industrie comuni come punzonatrici, presse idrauliche, macchine per il taglio di pellicole, macchine per il taglio dei metalli e dispositivi di pressatura per utensili di molatura richiedono tutte un certo livello di pericolo nelle operazioni sulle loro postazioni di lavoro, il che rende assolutamente necessaria l'installazione di griglie di sicurezza Garantta per la protezione della sicurezza.
La barriera fotoelettrica Garantta può essere installata utilizzando tre metodi principali: staffe montate lateralmente-, staffe dall'alto-verso il basso e staffe per tubi in acciaio. La scelta dovrebbe basarsi sul tipo di apparecchiatura e sui requisiti di protezione e seguire procedure di installazione standardizzate.
Metodi di installazione comuni
- Staffe montate lateralmente-:I cursori e le staffe montate lateralmente- sono fissati ai lati sinistro e destro dell'apparecchiatura utilizzando fessure quadrate sul retro della barriera fotoelettrica di sicurezza. La barriera fotoelettrica viene avvitata sui lati sinistro e destro dell'apparecchiatura. Questo è adatto per la copertura del raggio orizzontale.
- Parentesi dall'alto-al basso: Le staffe a L-sono installate nei fori delle viti sui cappucci terminali della barriera fotoelettrica, fissando le staffe verticalmente ai lati superiore e inferiore dell'apparecchiatura. Questo è adatto per applicazioni che richiedono protezione verticale (come punzonatrici).
- Staffe per tubi in acciaio:La barriera fotoelettrica è fissata ad una staffa regolabile in tubo d'acciaio e la sua posizione può essere regolata mediante viti scorrevoli. Questo è adatto per spazi complessi o applicazioni che richiedono un posizionamento flessibile.
Caratteristiche principali
1. Eccellente design tecnico e dimensioni compatte, misura solo 13 x 28 mm e 28 x 35 mm
2. L'uscita diretta del cavo semplifica il cablaggio, riduce il rischio di disconnessione e abbrevia i tempi di test operativo.
3. Il design ultra-sottile offre un utilizzo flessibile e un ingombro compatto, con conseguente riduzione dell'angolo cieco all'interno dello stesso involucro protettivo.
4. Il design della sincronizzazione ottica offre una forte resistenza alle interferenze elettromagnetiche.
5. L'alimentazione indipendente per il trasmettitore e il ricevitore facilita il cablaggio.
6. Dotato di doppie linee di segnale di uscita NPN/PNP.
casi applicativi
1. Industria delle macchine per lo stampaggio a iniezione e delle macchine per stampaggio
Macchina per lo stampaggio a iniezione: il processo di lavoro della macchina per lo stampaggio a iniezione comporta pericoli quali alta temperatura e alta pressione. Una barriera fotoelettrica di sicurezza è installata davanti alla macchina o attorno all'area pericolosa. Quando un lavoratore si avvicina o entra per errore, la barriera fotoelettrica rileva e invia un segnale di allarme per arrestare automaticamente la macchina.
Pressa: la macchina per stampa utilizza la forza d'impatto per lavorare le lamiere, il che è soggetto a lesioni. La barriera fotoelettrica di sicurezza viene posizionata sopra o lateralmente alla macchina. Quando l'operatore si avvicina all'area pericolosa, la barriera fotoelettrica rileva e arresta il funzionamento della timbratrice, che ha un buon effetto protettivo nelle operazioni di timbratura ad alta-frequenza.
2. Industria manifatturiera automobilistica
Proteggi la sicurezza dei lavoratori e dei robot: nell'industria automobilistica, i lavoratori spesso collaborano con robot di grandi dimensioni. La barriera fotoelettrica di sicurezza può emettere un allarme e arrestare il movimento del robot quando un operatore si avvicina all'area di lavoro del robot, prevenendo lesioni derivanti dal contatto con il robot.
3. Protezione automatizzata della linea di produzione
Utilizzato nelle linee di produzione automatizzate per impedire alle persone di entrare in aree pericolose e di subire lesioni a causa di apparecchiature meccaniche. Non appena qualcuno entra, la barriera fotoelettrica di sicurezza arresta immediatamente la macchina.
Protezione per postazioni di lavoro multi-officina: applicata a più postazioni di lavoro, come l'officina di stampaggio, l'officina di saldatura, l'officina di verniciatura, il gruppo propulsore e l'officina di assemblaggio, per garantire la sicurezza del personale e il normale funzionamento delle apparecchiature, ad esempio impedendo agli operatori non autorizzati nell'officina di stampaggio di accedere a specifiche postazioni di lavoro.
4. Esprimere l'industria del mobile
Le barriere fotoelettriche di sicurezza vengono utilizzate per gli armadi rapidi per evitare pizzicature e furti. Quando un utente prende un oggetto, se la sua mano si trova sul percorso di chiusura della porta dell'armadio, la barriera fotoelettrica rileva e impedisce la chiusura della porta dell'armadio per evitare che venga pizzicata. Se qualcuno apre illegalmente l'armadio, la barriera fotoelettrica rileva corpi estranei e attiva rapidamente il sistema di allarme.
5. Trasporto pubblico
Utilizzato per apparecchiature quali ascensori, scale mobili e porte automatiche. Ad esempio, quando la porta dell'ascensore è chiusa, se qualcuno entra nell'area di monitoraggio della barriera fotoelettrica, la porta dell'ascensore si aprirà automaticamente per evitare incidenti da pizzicamento e garantire la sicurezza e la comodità dei passeggeri.
Il nostro certificato
Domande frequenti
D: Le barriere fotoelettriche di sicurezza Garantta soddisfano la Direttiva Macchine UE e gli standard OSHA per la protezione di presse e celle robotizzate? Che tipo di sicurezza e livello PL supportano?
R: Tutte le barriere fotoelettriche di sicurezza Garantta sono conformi alla Direttiva macchine UE 2006/42/CE, EN/IEC 61496-1/2:2020 ed EN ISO 13849-1, soddisfacendo pienamente i requisiti di sicurezza macchine OSHA per gli stabilimenti nordamericani Schmersal. Tutta la nostra serie comprende barriere fotoelettriche di sicurezza di Tipo 4 con funzione di autocontrollo continuo, corrispondenti al livello di prestazioni di sicurezza più elevato PL e / SIL 3 per apparecchiature ad alto rischio come presse idrauliche, macchine per stampaggio e postazioni di lavoro robotizzate collaborative. Possediamo il certificato ufficiale di esame CE del tipo rilasciato dall'organismo notificato UE Safenet e l'attestazione di conformità TÜV, tutti i documenti di certificazione sono scaricabili sulla nostra pagina per l'audit di fabbrica.
D: La barriera fotoelettrica di sicurezza potrebbe non funzionare correttamente in caso di forte luce di saldatura ad arco, luce solare o interferenze elettromagnetiche del convertitore di frequenza sulle linee di produzione?
R: Le griglie di sicurezza ultra-sottili di Garantta adottano un design a doppio-canale di sincronizzazione ottica con capacità di 10.000 LUX anti-interferenza della luce esterna, resistendo efficacemente all'arco di saldatura, alla luce solare ad alta-luminosità dell'officina e al rumore elettromagnetico dell'inverterRockwell A.... Il trasmettitore e il ricevitore adottano un design di separazione dell'alimentazione indipendente per evitare la diafonia del segnale; l'obiettivo è rivestito con uno strato antipolvere anti-riflesso-per evitare che l'accumulo di polvere causi una ricezione instabile della luce. A differenza delle normali barriere fotoelettriche che spesso attivano falsi spegnimenti, i nostri prodotti mantengono un rilevamento stabile senza punti ciechi nelle difficili operazioni di saldatura automobilistica, taglio di metalli e all'aperto
D: Come seleziono la spaziatura corretta dell'asse ottico (risoluzione) per la protezione delle dita/mano/corpo? Sono disponibili più opzioni di staffe di installazione per i telai delle macchine compatte?
R: Forniamo opzioni a piena risoluzione che coprono gli standard di sicurezza industriale: 5/10 mm per la protezione delle dita (rilevamento delle dita minuscole per stazioni di punzonatura di precisione), 20/30/40 mm per la protezione di mani/bracci, 60 mm per la protezione dell'accesso-del corpo intero, rispettando pienamente le norme di rilevamento del corpo umano EN ISO 13855. Vengono forniti insieme tre kit di installazione standard: staffe scorrevoli montate lateralmente-, staffe a L verticali superiori-inferiori e staffe regolabili per tubi in acciaio. La nostra serie GLC/GLL ultra-sottile (alloggiamento 13×28 mm/18×35 mm) si adatta a piccoli spazi stretti tra le apparecchiature senza ulteriori modifiche e supportiamo l'altezza di protezione personalizzata e la direzione di uscita del cavo per layout di macchinari speciali.
